3D контроль геометрии изделий

Современные технологии не стоят на месте, появляются новые механизмы и изделия. Вместе с тем повышаются требования к качеству и точности изделий.

Компания 3D Services оказывает услуги по 3Д сканированию изделий с последующем контролем геометрии полученных результатов 3Д сканирования. При помощи специального софта и профессиональных 3D сканеров наши специалисты помогут упростить процедуру контроля качества различных изделий в части формы и геометрии.

Какие варианты анализа предлагаем

При помощи 3D сканирования и специализированных программных сред можно автоматизировать контрольные процедуры и сделать их максимально точными и быстрыми. Компания предлагает следующие варианты анализа:

  • сравнение геометрии изделия с CAD-моделью, эталонным образцом или чертежами;
  • анализ отклонений и погрешностей в формах, сечениях и положении в пространстве.

Области применения

Сканирование и анализ геометрии изделий характеризуются широчайшим спектром применения. Методика позволяет вывести контроль качества на новый более профессиональный уровень и существенно снизить риски, связанные с ошибками. Кроме того сканирование и последующий анализ может использоваться для оценки изделий и конструкций, которые невозможно измерить и проконтролировать иными способами.

Среди сфер применения следует выделить:

  • производство уникальных дорогостоящих изделий;
  • массовые производства изделий, нуждающиеся во входном и выходном контроле;
  • контроль геометрии крупногабаритных объектов;
  • контроль легко деформирующихся или очень хрупких объектов;
  • контроль изделий сложных форм;
  • повторные измерения отсутствующих изделий, в данном случае используются цифровые данные, полученные методом 3Д сканирования.

В силу того, что сканирование организовать собственными силами сложно: требуется дорогостоящее оборудование и определенные навыки, знания, наличие программных средств, то к методу прибегают либо в случае экономической окупаемости, либо пользуются услугами сторонних организаций, таких как 3D Services.

Цели использования

3Д сканирование и последующий анализ используются с целью отслеживания ряда ключевых параметров, играющих особо важную роль в каждом конкретном случае. На производствах 3Д сканирование используется на входном и выходном контроле. Если это производство массовое, то чаще всего контроль выборочный. Но и в этом случае специалистов необходимо много, как и трудовые затраты. 3Д сканирование экономит время, позволяет осуществлять сплошной контроль, вместо выборочного, и снизить себестоимость контрольной оценки.

Если речь идет о небольших и даже маленьких объектах, то благодаря высокому разрешению 3Д сканеров данные о геометрии будут вычислены с точностью до микрон. При этом любые отклонения от заданных параметров сразу будут обнаружены.

Возможности 3D-сканеров

3Д сканеры используются для оцифровки любых объектов, от миниатюрных до крупногабаритных. Они обладают следующими возможностями в области оценки геометрии и качества изделий, соответствия их эталону (цифровому, чертежу или физическому образцу):

  • снятие точных линейных размеров;
  • установление центров отверстий, диаметра и их координат;
  • получение данных о кривизне;
  • измерение углов.

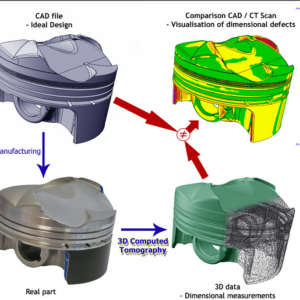

Полученные сканы загружаются в специализированную программную среду, в которой данные со сканов сравниваются с чертежами, CAD-моделью или сканами с эталонного образца.

Использование 3Д сканеров обладает следующими преимуществами:

  • сохранение данных в цифровом формате;
  • возможность корректировки в программе;
  • высочайшая точность;
  • выявление любых даже самых малых геометрических отклонений.

При этом 3Д сканеры позволяют  обеспечить бесконтактное снятие данных, что в ряде случаев играет крайне важную роль.

Примеры 3D-сканеров для метрологического контроля

Для метрологического контроля качества могут использоваться разные 3Д сканеры. Это и универсальное оборудование, и специализированные модели. Мы рекомендуем использовать следующие 3Д сканеры:

  • RangeVision Pro – отечественное оборудование, одобренное Федеральным агентством по техническому регулированию и метрологии в качестве измерительного средства;
  • Creaform HandySCAN  – универсальный прибор, работающий с изделиями разного размера, чаще всего применяется в производственной сфере, в частности для реверс-инжиниринга, контроля качества на производствах, выявления дефектов и создания цифровых копий изделий;
  • MetraScan 750|Elite – портативное устройство для 3Д сканирования, основное назначение метрологический контроль и реверс-инжиниринг, используется в архитектуре и строительной отрасли, энергетике;
  • Solutionix С500 – настольная модель для сканирования небольших изделий сложной формы, используется в ювелирной отрасли, реверс-инжиниринге и стоматологической сфере.

Остались вопросы? Свяжитесь с нашими сотрудниками!

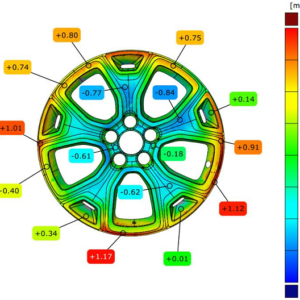

Пример контроля геометрии автомобильного диска

Отправить запрос на сканирование

Ваше сообщение было успешно отправленно!

Что-то пошло не так, попробуйте перезагрузить страницу или отправьте сообщение опять.

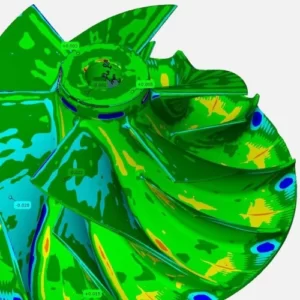

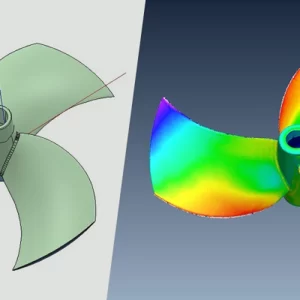

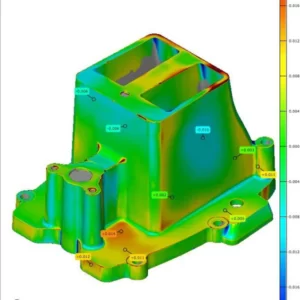

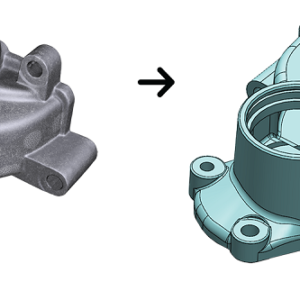

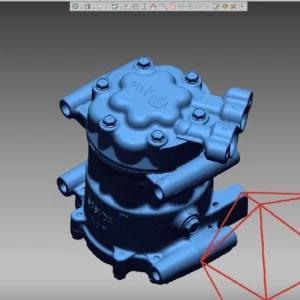

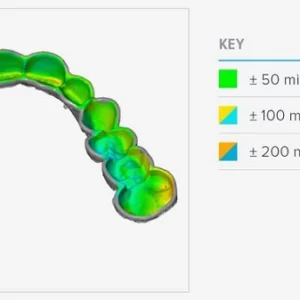

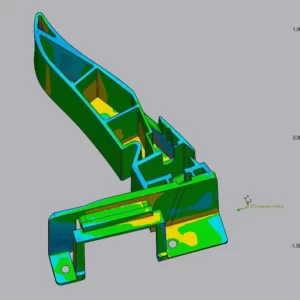

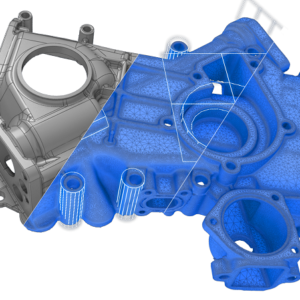

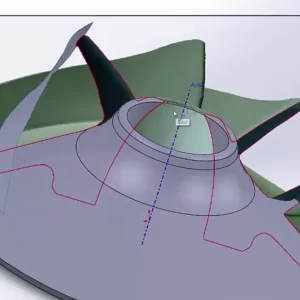

Примеры сканирования
