Основные ошибки STL-файлов

В современном мире 3Д-печать активно используется в промышленности, дизайне, медицине и даже в быту. Для успешного создания модели на 3Д-принтере требуется корректно подготовленный STL-файл. Этот формат описывает поверхность объекта с помощью треугольников и является стандартом для большинства программ нарезки — слайсеров. Главное требование, предъявляемое к STL-файлу – многообразность (Основные ошибки STL-файлов). Это означает, что каждый край обязательно соединяет ровно две грани. Это требование позволяет гарантировать точность и однозначность представления 3Д модели.

Вместе с тем ошибки в таких файлах – далеко не редкость. Они могут привести к сбоям при печати, искажению модели или даже отказу принтера выполнять задачу. Чтобы избежать этих проблем, важно понимать основные виды ошибок STL-файлов. Также нужно знать, как их эффективно исправить. В этой статье мы детально рассмотрим самые распространенные ошибки и поделимся практическими советами по их устранению.

Почему важна корректность STL-файла

Дефекты в STL-файлах не просто замедляют процесс печати — они могут сделать вашу модель нефункциональной. Например:

• Модель может утратить мелкие детали из-за неверного определения геометрии;
• Программа нарезки может заполнить отверстия там, где они не предусмотрены;
• Ошибки топологии могут привести к неожиданным структурным проявлениям.

По данным исследований, около 30% отказов при 3Д-печати связаны именно с некорректными STL-файлами. Более того, если речь идет об оказании услуг, то за ручное исправление вашего некорректного файла с вас возьмут деньги, тем самым увеличатся расходы.

Основные ошибки STL-файлов и их исправление

Рассмотрим наиболее часто встречающие ошибки и проблемы, которые можно легко устранить самостоятельно, используя вполне доступные инструменты.

1. Пограничные ребра (Boundary edges)

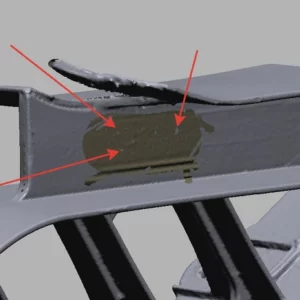

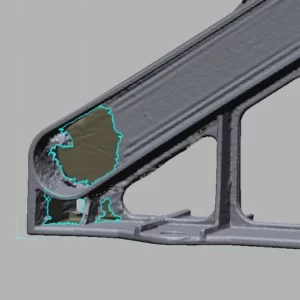

Такие ребра соединены только с одной гранью, что указывает на наличие разрывов или отверстий в модели. Если они не устранены, программа нарезки может автоматически заполнить их плоскими поверхностями, что искажает изначальный дизайн.

Примеры последствий:

• При печати полусферической модели без корректного закрытия отверстия результат будет выглядеть как усеченная плоскость.

Способы исправления:

2. Пересекающиеся грани (Intersecting faces)

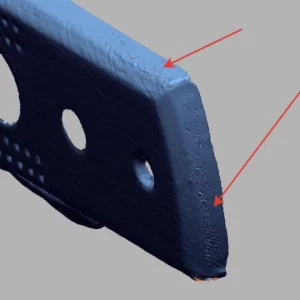

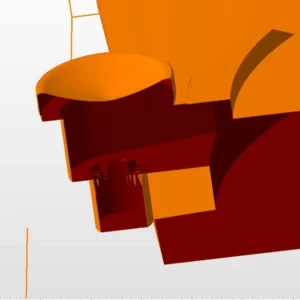

Ошибка возникает, когда поверхности модели пересекаются, занимая одно и то же пространство. Это приводит к путанице – программа затрудняется при определении внутренней и внешней части модели.

Последствия:

• Нарезка файла может быть выполнена с ошибками, и принтер создаст пустоты или лишние элементы.

Способы исправления:

3. Несоответствующие ребра (Non-manifold edges)

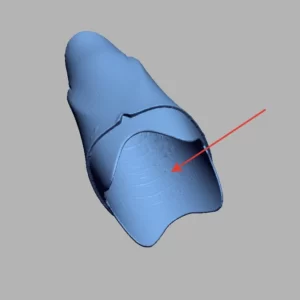

Это ребра, к которым подключено более двух граней. Такие ошибки часто возникают из-за сложных внутренних структур модели. Например, есть внутренняя поверхность, разделяющая тело пополам. Проблемы в такой ситуации возникают довольно редко, но желательно их избегать.

Последствия:

• Проблемы с нарезкой и невозможность корректной печати модели (редко).
• Часто создаются замкнутые области, которые принтер интерпретирует как отдельные объекты.

Способы устранения:

4. Переизбыточная сетка (Over-refined mesh)

Если модель состоит из слишком большого количества треугольников, это увеличивает размер файла и замедляет работу слайсера, затрудняя обработку. Если у таких моделей присутствуют еще и мелкие детали, то они выходят за пределы возможностей устройства, ведь их разрешение намного выше допустимых.

Последствия:

• Длительное время обработки файла.
• Перегрузка памяти принтера.

Способы исправления:

Полезные инструменты для исправления STL-файлов

Есть множество программ, которые специализируются именно на подготовке STL-файлов к печати. Многие из них даже бесплатные. Все они широкий функционал для успешной работы и эффективного устранения всевозможных проблем.

А самый простой способ устранения ошибок – это доработка модели в CAD-программе, в которой она изначально создавалась или обрабатывалась. Сделать это нужно до того, как будет совершен экспорт в формат STL. Такой подход дает наилучший результат.

Еще один вариант – воспользоваться помощью специалистов по 3Д-моделированию и 3Д-печати. Например, сотрудники компании 3DServices всегда готовы помочь и разрешить любые проблемы и ошибки, возникающие при работе с STL-файлами.

Как избежать проблем и ошибок: правила хорошего тона

• Всегда проверяйте модель перед экспортом. Убедитесь, что в CAD-программе нет пересечений и открытых граней.
• Используйте специализированные инструменты. Программы вроде Netfabb быстро обнаруживают и устраняют ошибки.
• Оптимизируйте сетку. Не стоит перегружать модель лишними треугольниками — они не улучшают качество печати.
• Экспериментируйте с настройками экспорта. Например, уменьшайте допуски углов и размеров сетки.

Заключение

Ошибки в STL-файлах могут стать серьезным препятствием на пути к успешной 3Д-печати. Понимание причин этих ошибок и использование доступных инструментов для их исправления позволит сократить время на подготовку модели и снизить риски дефектов печати. Если вы хотите уверенно и безошибочно готовить свои модели для печати, начните с проверки файла и автоматического исправления ошибок в таких программах, как Netfabb или Meshmixer.

Не забывайте, качественная подготовка файла — залог успешной печати![/vc_column_text][/vc_column][/vc_row]
